LAS SOLUCIONES ISOBUS

Logotipo Isobus

Monosem ofrece al usuario soluciones ISOBUS que van desde el control de las semillas hasta la modulación de la densidad de siembra o de los cortes automáticos por GPS. Monosem ha recibido la certificación de la Agricultural Industry Electronics Foundation (AEF) para las cajas de control de sus sembradoras eléctricas (S8000E) y fertilizadoras frontales (F800E). Esta certificación garantiza una compatibilidad máxima entre el tractor ISOBUS y las herramientas Monosem. Nuestras sembradoras cuentan con certificación UT (Terminal Universal), TC-BAS (Controlador de tareas básicas), TC-SC (Controlador de tareas con Section Control) y TC-GEO (Controlador de tareas de datos georreferenciados).

UT Terminal Universal
TC-BAS Task Controller-Basic
TC-SC Task Controller - Section Control
TC-GEO Task Controller Geo-Based
UT Terminal Universal

UT Terminal Universal

El terminal es la interfaz que permite al usuario controlar la sembradora. Se conecta a la caja de control (ECU) por un cable con conector normalizado de 9 pines. El usuario puede utilizar uno de los terminales ISOBUS propuestos por Monosem (TOUCH Mini, TOUCH o TOUCH Pro) o el terminal ISOBUS del tractor, si es compatible.

TC-BAS Task Controller-Basic

TC-BAS TASK CONTROLLER – BASIC

Con la funcionalidad TC-BAS el usuario registra de modo automático y continuo todos los datos relativos al trabajo realizado.

TC-SC Task Controller - Section Control

TC-SC TASK CONTROLLER - SECTION CONTROL

El controlador de tareas con control de secciones es el sistema que permite la gestión automática de los cortes de filas según la posición del GPS y el grado de solapamiento deseado. El sistema ayuda a ahorrar semillas evitando solapamientos inútiles (precisa una antena GPS y la activación de licencias). Lista de terminales compatibles: - TOUCH – TOUCH Mini - TOUCH Pro - Otros terminales ISOBUS con función TC-SC (consúltenos) La desconexión de hileras asistida por GPS también es compatible con sembradoras equipadas con la correspondiente solución de reequipamiento.

TC-GEO Task Controller Geo-Based

TC-GEO TASK CONTROLLER GEO-BASED

Gracias a la funcionalidad TC-GEO integrada en las sembradoras de accionamiento eléctrico (S8000E), la densidad de siembra se puede modular de manera automática dependiendo de la posición de la sembradora en la parcela. Así, la densidad de siembra se gestiona de forma automática mediante mapas de prescripción y se adapta al potencial de la parcela.

Précédent
Suivant

LOS TERMINALES ISOBUS

Con el fin de ofrecer cada vez más comodidad durante la siembra, Monosem hace que las nuevas tecnologías sean accesibles para todos. Con los terminales ISOBUS, el usuario se beneficia en particular de la gestión de los cortes de fila por GPS, para una precisión cada vez mayor en el trabajo.

Terminal TOUCH
Terminal TOUCH Mini
Terminal TOUCH Pro

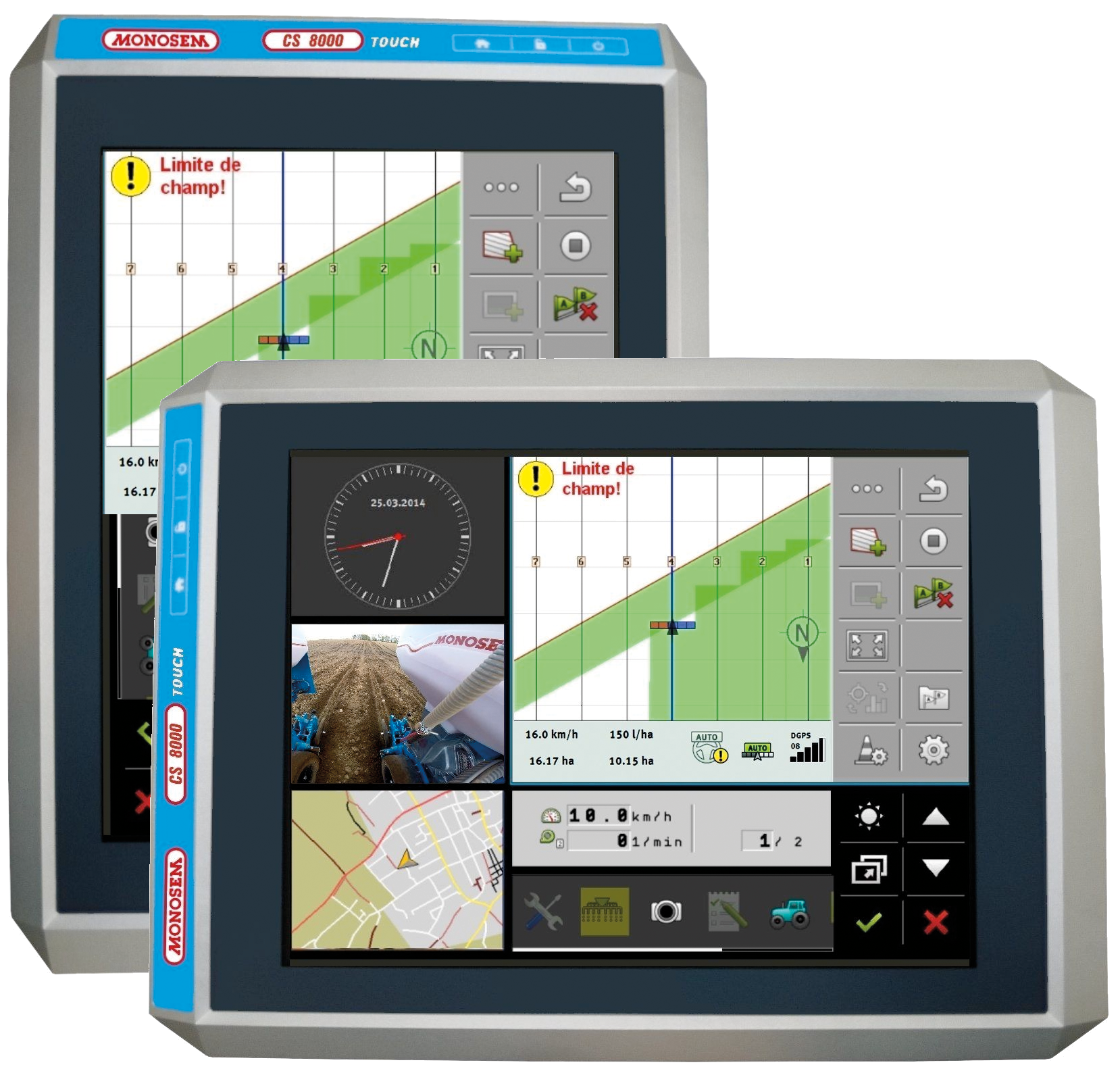

Terminal TOUCH

Terminal TOUCH

• Pantalla táctil color 12,1’’
• Terminal ISOBUS (ISO 11783)
• Puerto USB
• Visualización simultánea de varias pantallas de trabajo
• Cámara (opcional)
• Para S7000C-12, S7000H-12, S8000E-24 F800E
• Dimensiones (AxLxP) : 345 x 254 x 87 mm

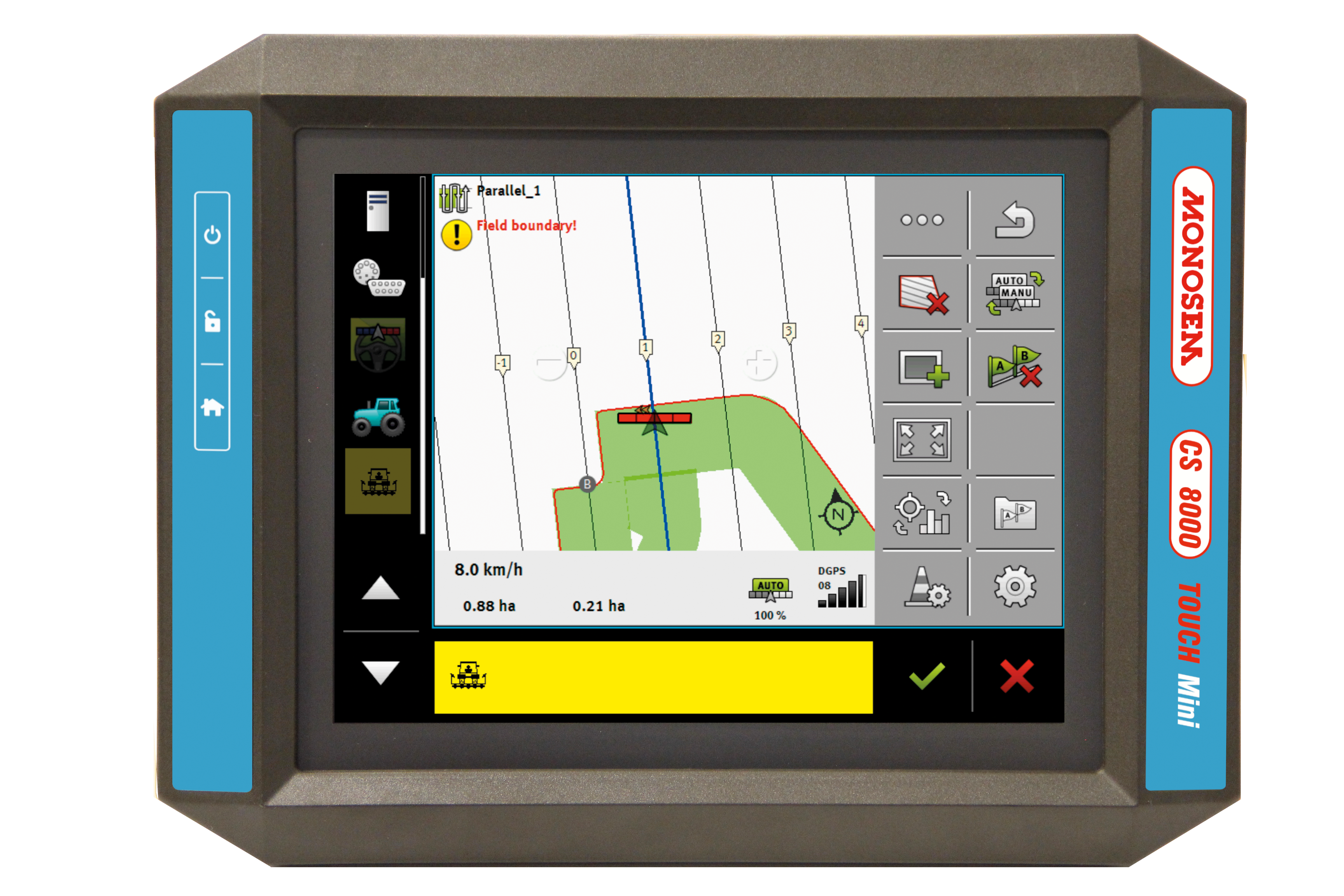

Terminal TOUCH Mini

Terminal TOUCH Mini

• Pantalla táctil color 8’’
• Terminal ISOBUS (ISO 11783)
• Puerto USB
• Navegación sencilla e intuitiva entre las distintas pantallas de trabajo
• Cámara (opcional)
• Para S7000C-12, S7000H-12, S8000E-24 etF800E
• Dimensiones (AxLxP) : 244 x 186 x 67 mm

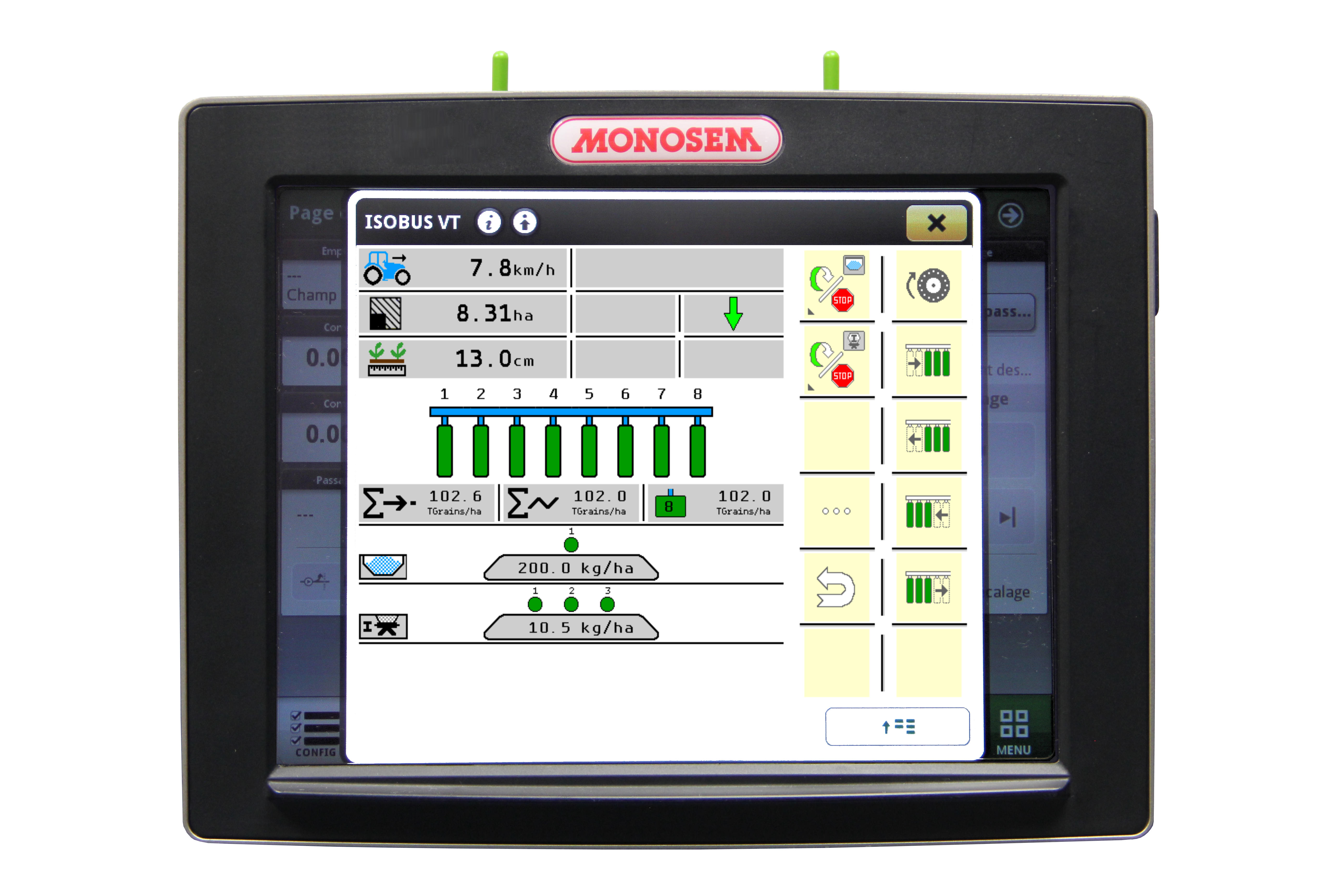

Terminal TOUCH Pro

Terminal TOUCH Pro

• Pantalla táctil color 10’’
• Terminal ISOBUS (ISO 11783)
• Modulación de dosis
• Puertos USB
• Wifi
• Visualización de varias pantallas de trabajo
• Cámara (opcional)
• Para S8000E-24 etF800E
• Dimensiones (AxLxP) : 268 x 212 x 55 mm
• Navegación sencilla e intuitiva entre las distintas pantallas de trabajo • El terminal TOUCH Pro solo es compatible con las antenas John Deere SF 3000 y SF 6000.

Précédent
Suivant

LOS SISTEMAS DE CONEXIÓN

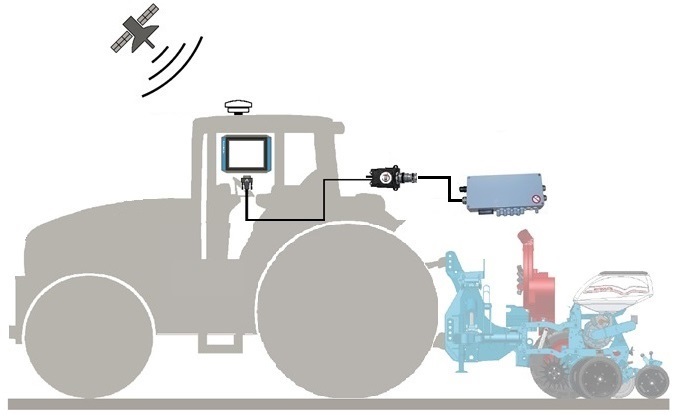

Para comunicar la consola ISOBUS con la sembradora ISOBUS, cabe instalar en el tractor el mazo de cables ISOBUS en la parte trasera, con referencia: 10230352. Es posible de conectar una antena GPS a la consola ISOBUS para aprovechar las funciones TC-SC (corte de filas por GPS) y TC-GEO (modulación de dosis mediante mapa de prescripción).

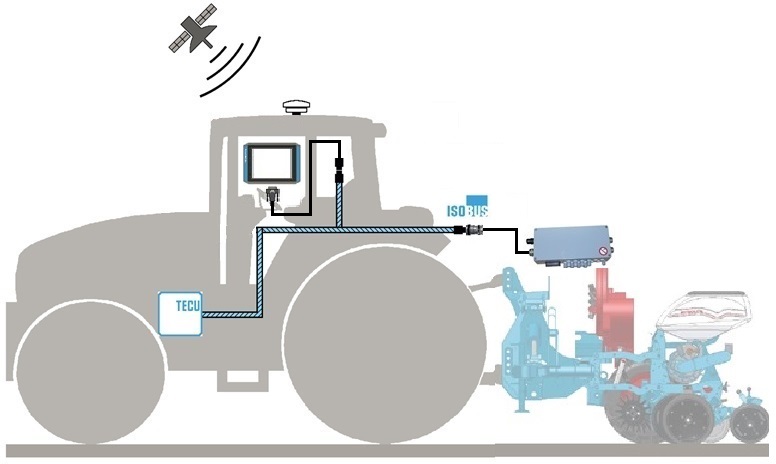

Para comunicar la consola ISOBUS con la sembradora ISOBUS, cabe instalar en el tractor el mazo de cables Incab, con referencia: 10239036. Es posible de conectar una antena GPS a la consola ISOBUS para aprovechar las funciones TC-SC (corte de filas por GPS) y TC-GEO (modulación de dosis mediante mapa de prescripción).

Para comunicar la consola ISOBUS N°2 con la sembradora ISOBUS, cabe instalar en el tractor el mazo de cables Incab, con referencia: 10239036. La consola Isobus N°1 corresponde a la consola ISOBUS fija del tractor ISOBUS. En el ejemplo, la consola ISOBUS N°1 controla el corte de filas por GPS y la consola ISOBUS N°2 únicamente muestra el software ISOBUS de la sembradora. También se puede conectar una antena GPS a la consola ISOBUS N°2 para utilizar las funciones TC-SC (corte de filas por GPS) y TC-GEO (modulación de dosis mediante mapa de prescripción).

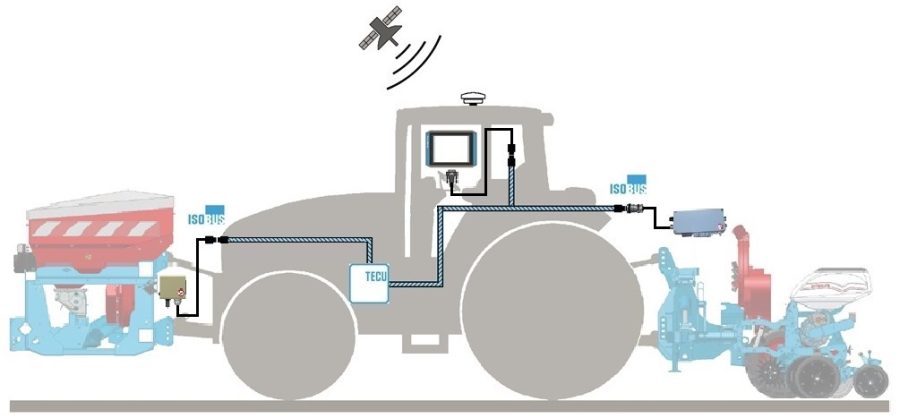

A fin de comunicar la Tolva Frontal ISOBUS y la sembradora ISOBUS, basta con conectar los cables ISOBUS de estos dos equipamientos en las tomas ISOBUS situadas en la parte delantera y trasera del tractor. En este caso, los dos programas ISOBUS se pueden utilizar en la misma consola ISOBUS. Es posible compartir los datos de posición y velocidad de la sembradora para facilitar el uso de la tolva frontal.

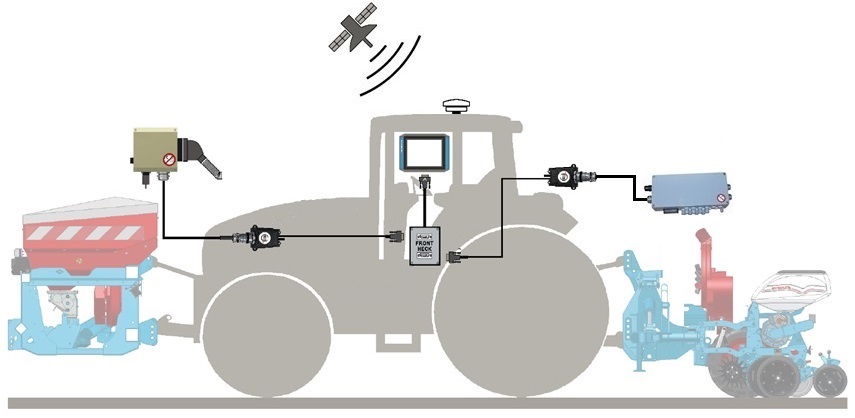

Para comunicar la Tolva Frontal ISOBUS y la sembradora ISOBUS en un tractor no dotado de ISOBUS, hay que instalar: - un mazo de cables ISOBUS Parte delantera, con ref.: 10230354 - un mazo de cables ISOBUS Parte trasera, con ref.: 10230352 - una caja "Front Heck" con ref.: 10230335. En este caso, los dos programas ISOBUS se pueden utilizar en la misma consola ISOBUS. Los datos de posición y velocidad de la sembradora se pueden compartir para facilitar el uso de la tolva frontal.

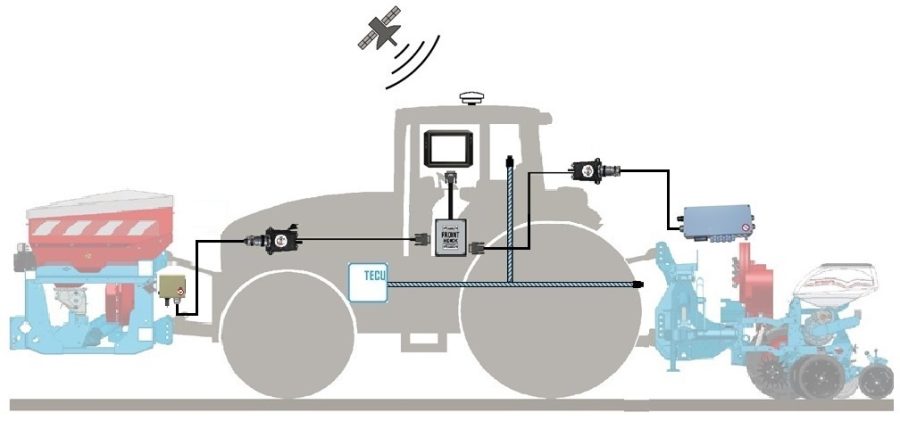

En este caso concreto, no es posible instalar el marzo de cables ISOBUS Parte delantera Monosem en el tractor ya equipado con una toma ISOBUS trasera. Para comunicar la Tolva Frontal ISOBUS y la sembradora ISOBUS en un tractor dotado de toma ISOBUS detrás, hay que instalar: - un mazo de cables ISOBUS Parte delantera, con ref.: 10230354 - un mazo de cables ISOBUS Parte trasera, con ref.: 10230352 - una caja "Front Heck" con ref.: 10230335.
